ブレーキ・ケーブルを交換

リア・ブレーキのレバーがカチカチに固くなってブレーキも効きづらくなったので、ブレーキ・ケーブルを交換してみた。ブレーキ・シューはまだまだ使えそうだったのでそのまま。

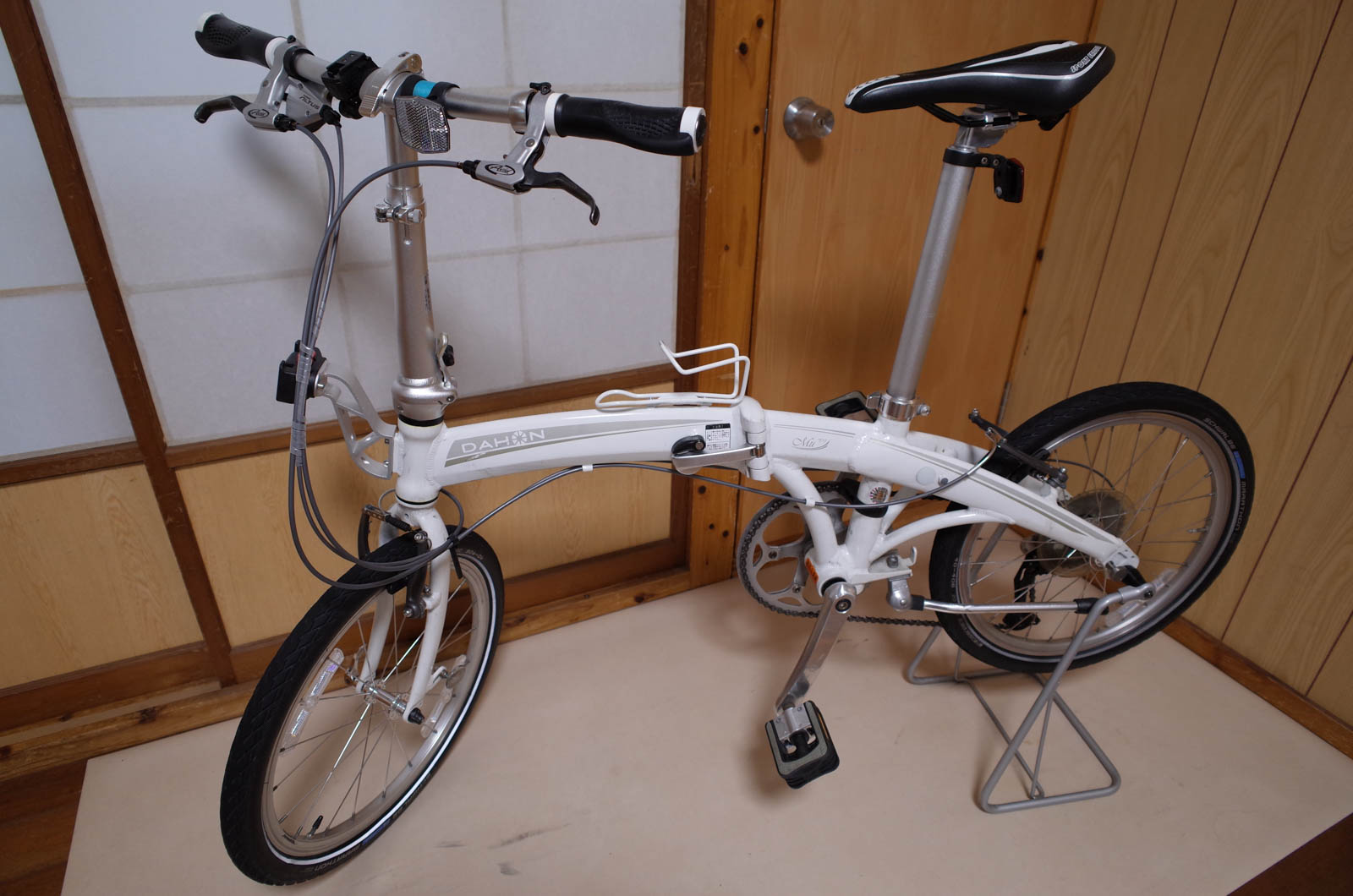

f:id:SQB:20191124202247j:plain

以下、次回のための作業メモ。

リア・ブレーキ

古いケーブルの取り外し

Vブレーキ

f:id:SQB:20191124202253j:plain

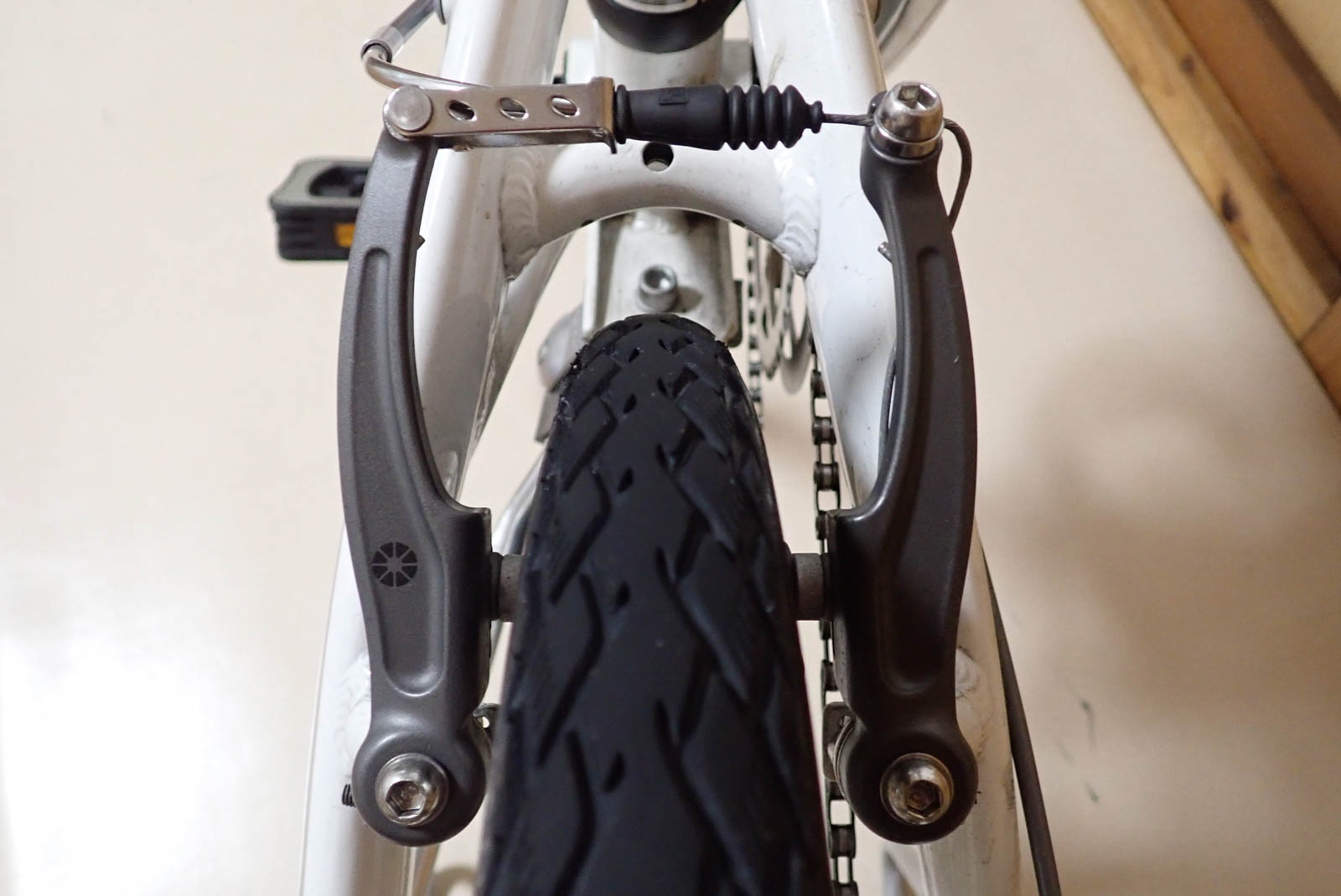

Vブレーキ側のインナー・ワイヤーの末端についているキャップを切断。
f:id:SQB:20191124202259j:plain

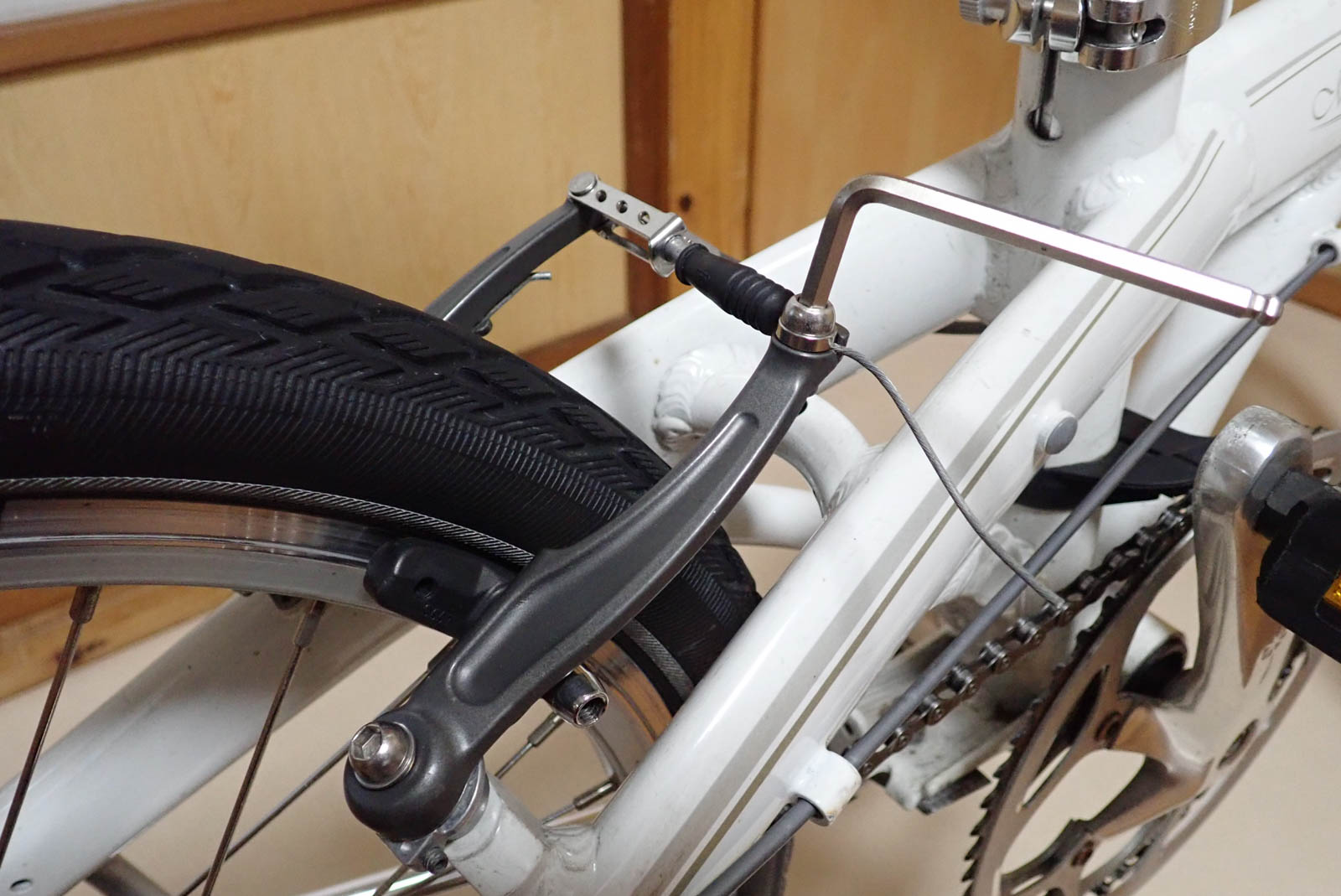

固定ボルトを緩める。
f:id:SQB:20191124202303j:plain

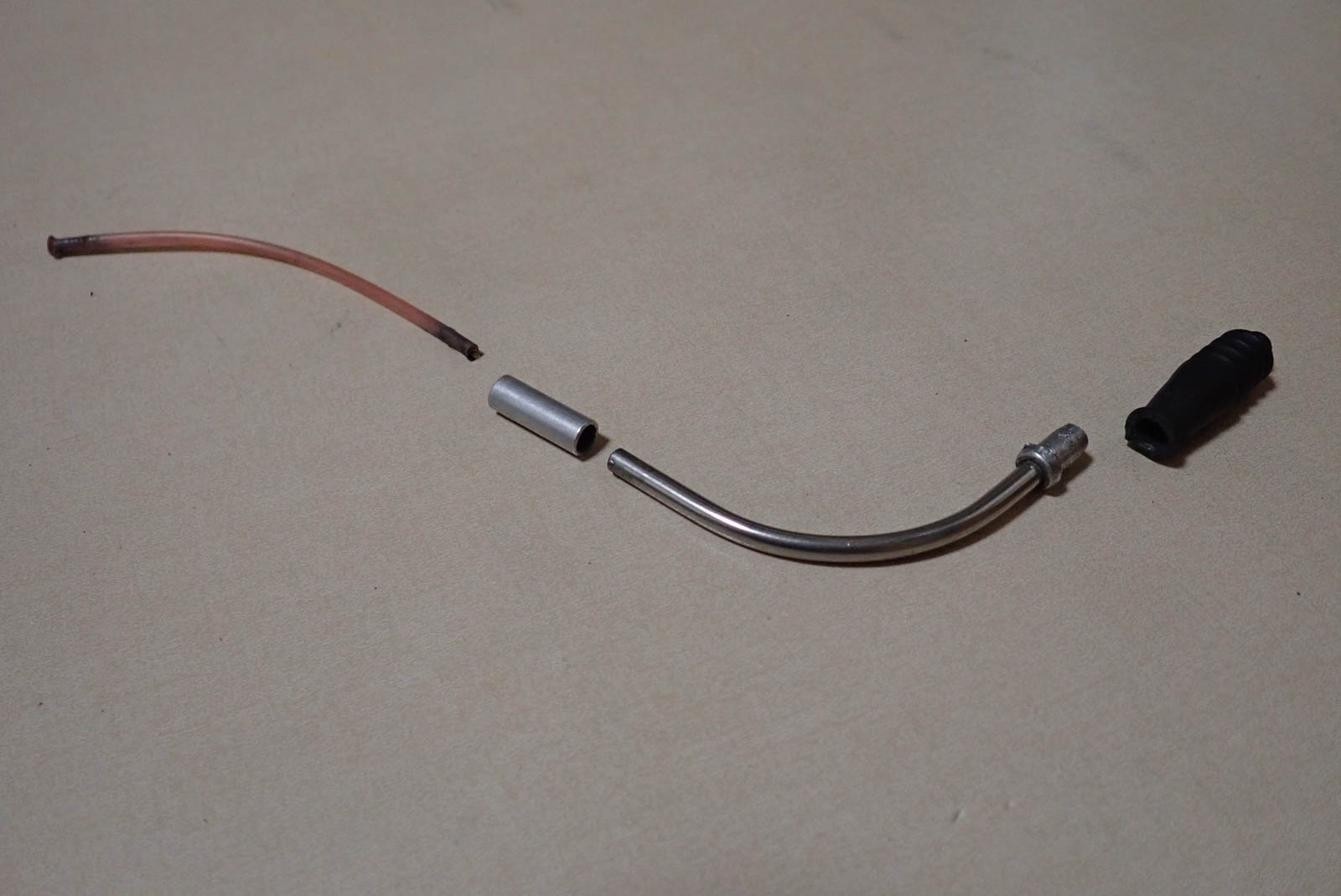

Vブレーキ側のインナー・ワイヤーの末端に付いているパーツはこんな感じ。パーツとその取り付け順序を記録しておくためにパチリ。
f:id:SQB:20191124202310j:plain

配線

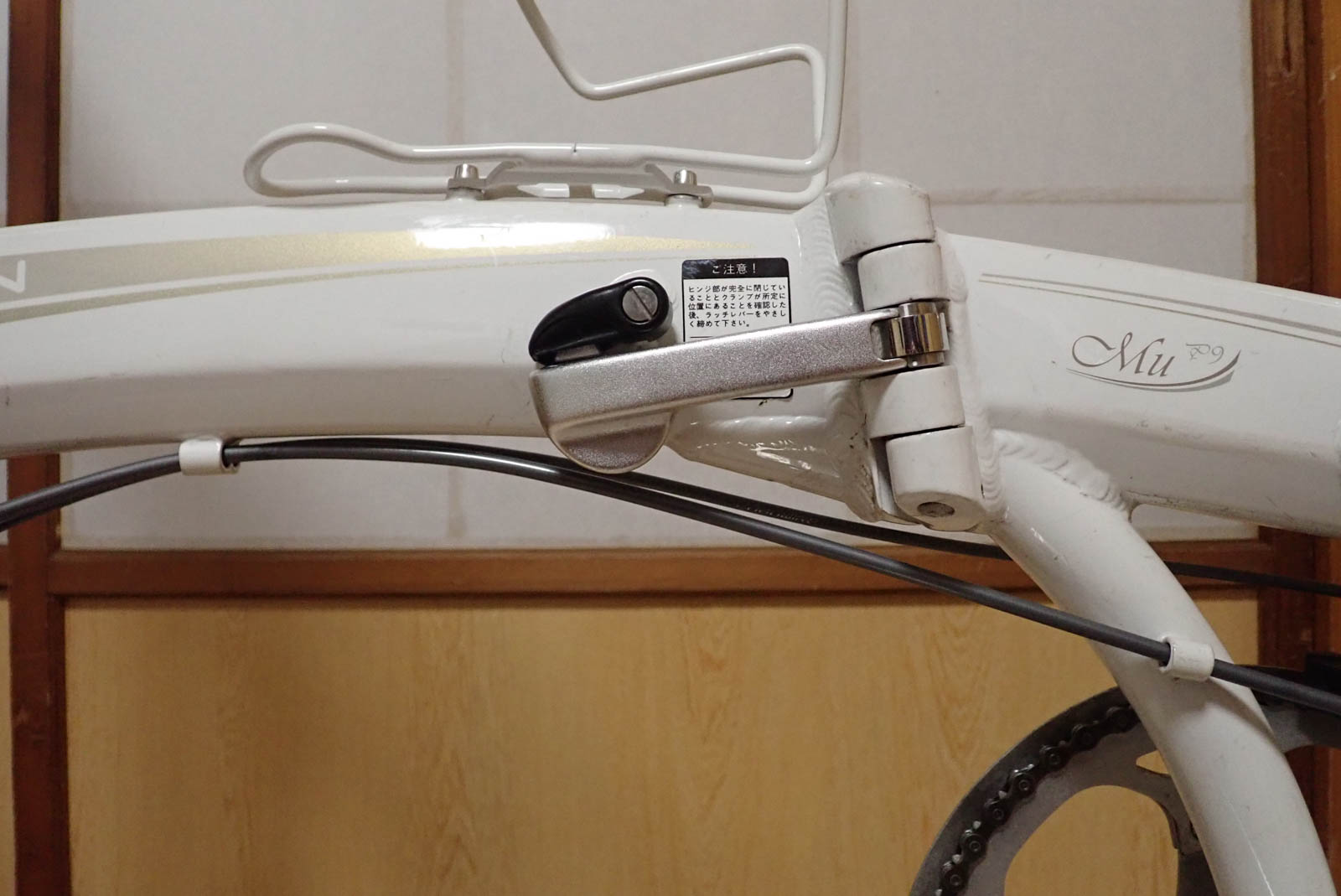

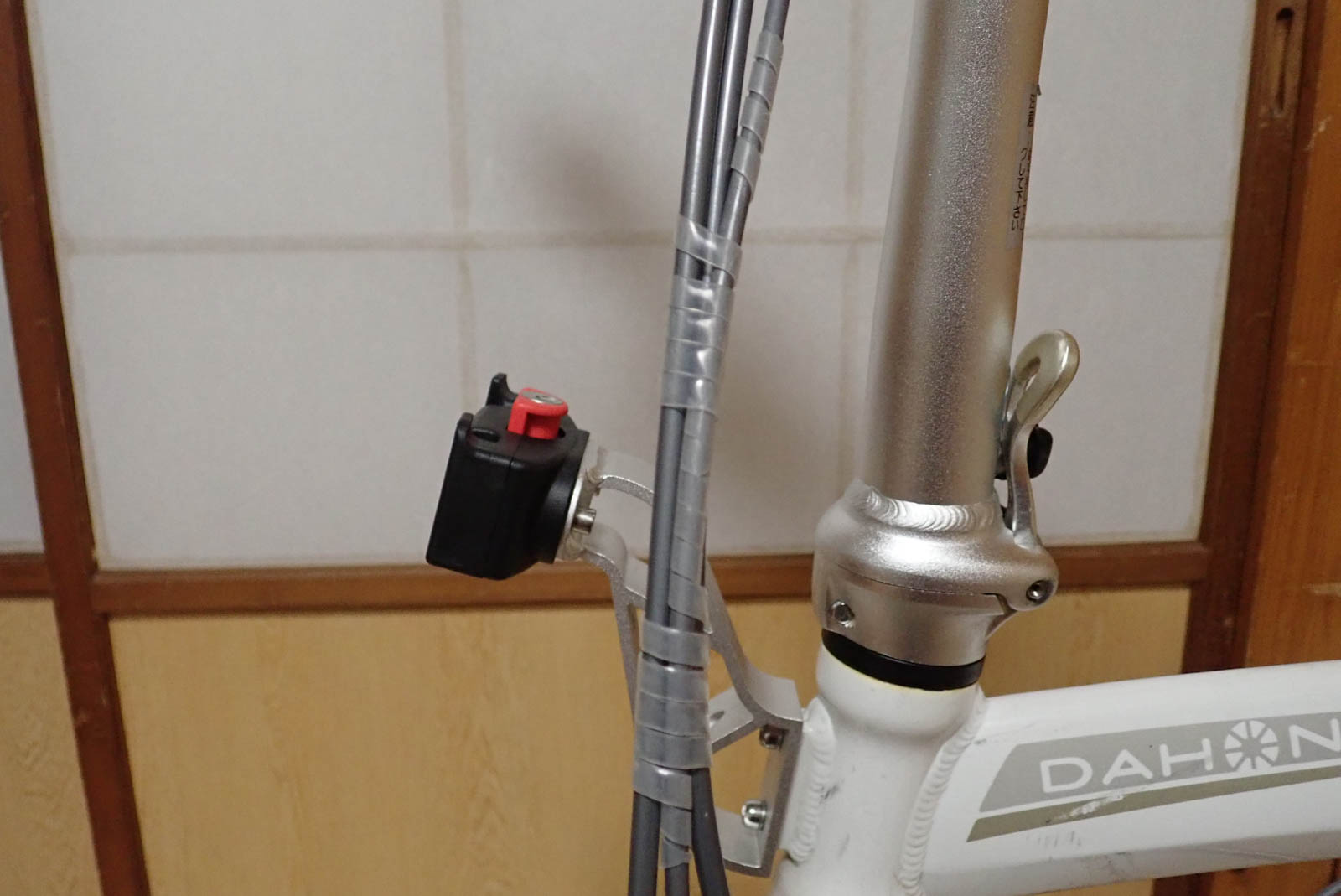

ケーブルガイドからケーブルを抜き、スパイラルチューブを外す。
f:id:SQB:20191124202315j:plain
f:id:SQB:20191124202320j:plain

レバー側

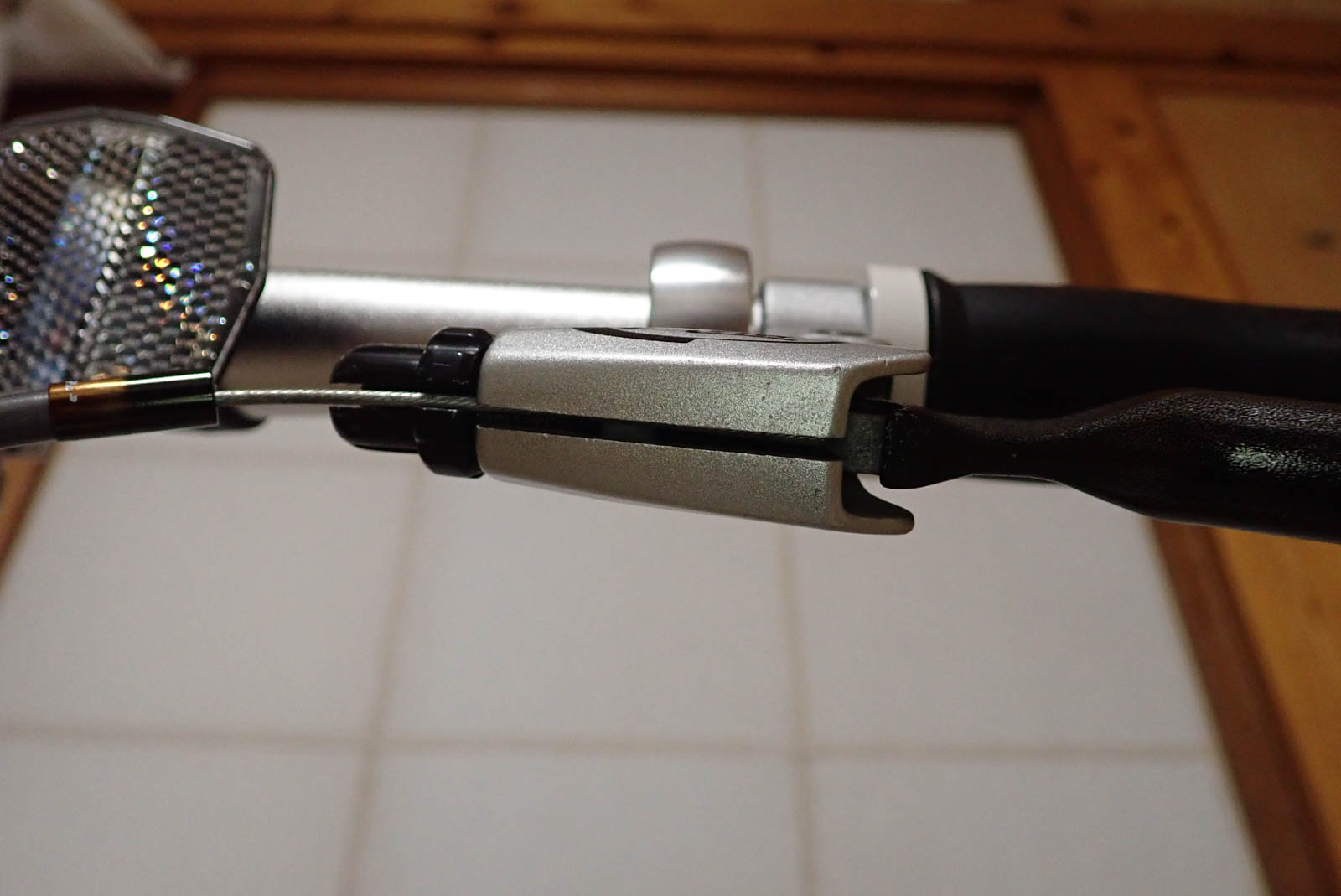

ブレーキレバー側は簡単。スリットからワイヤーを抜き、
f:id:SQB:20191124202329j:plain

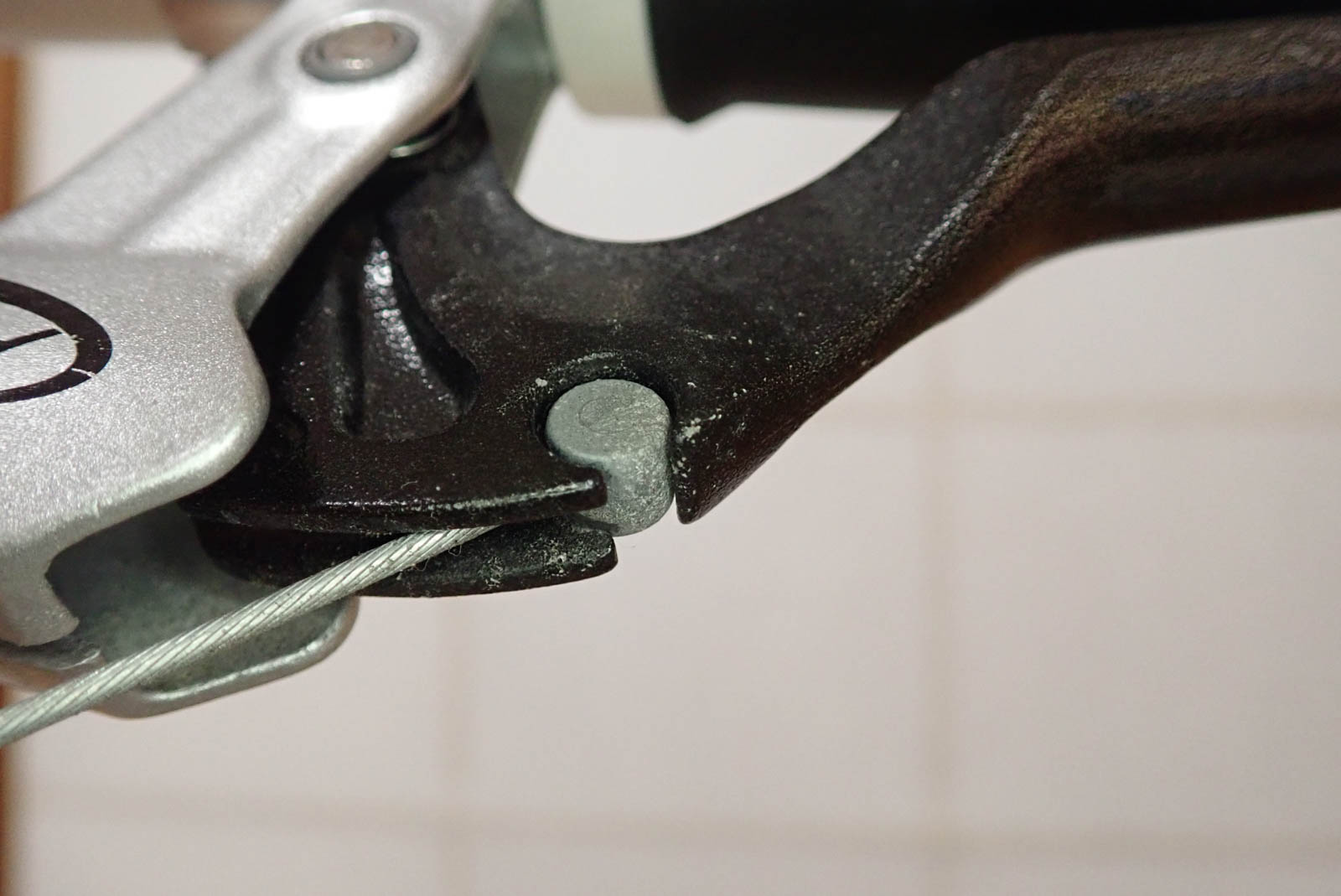

玉をレバーから外す。
f:id:SQB:20191124202333j:plain

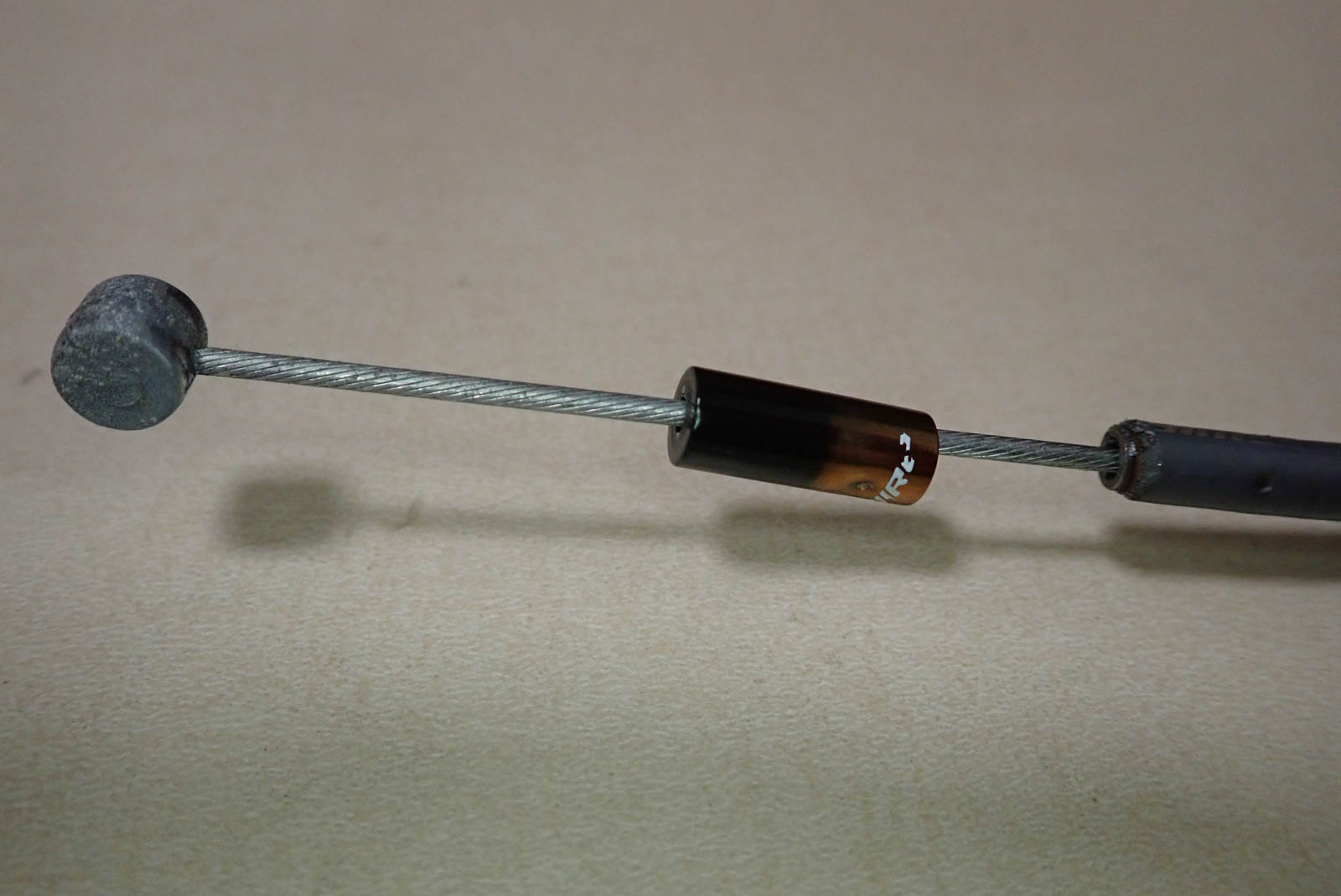

レバー側のワイヤーの末端はこんな感じ。
f:id:SQB:20191124202338j:plain

新しいケーブルの準備

古いケーブルの長さは、135cm くらいだった。
f:id:SQB:20191124203442j:plain
新しいケーブルをその長さでカットする。
f:id:SQB:20191124203446j:plain

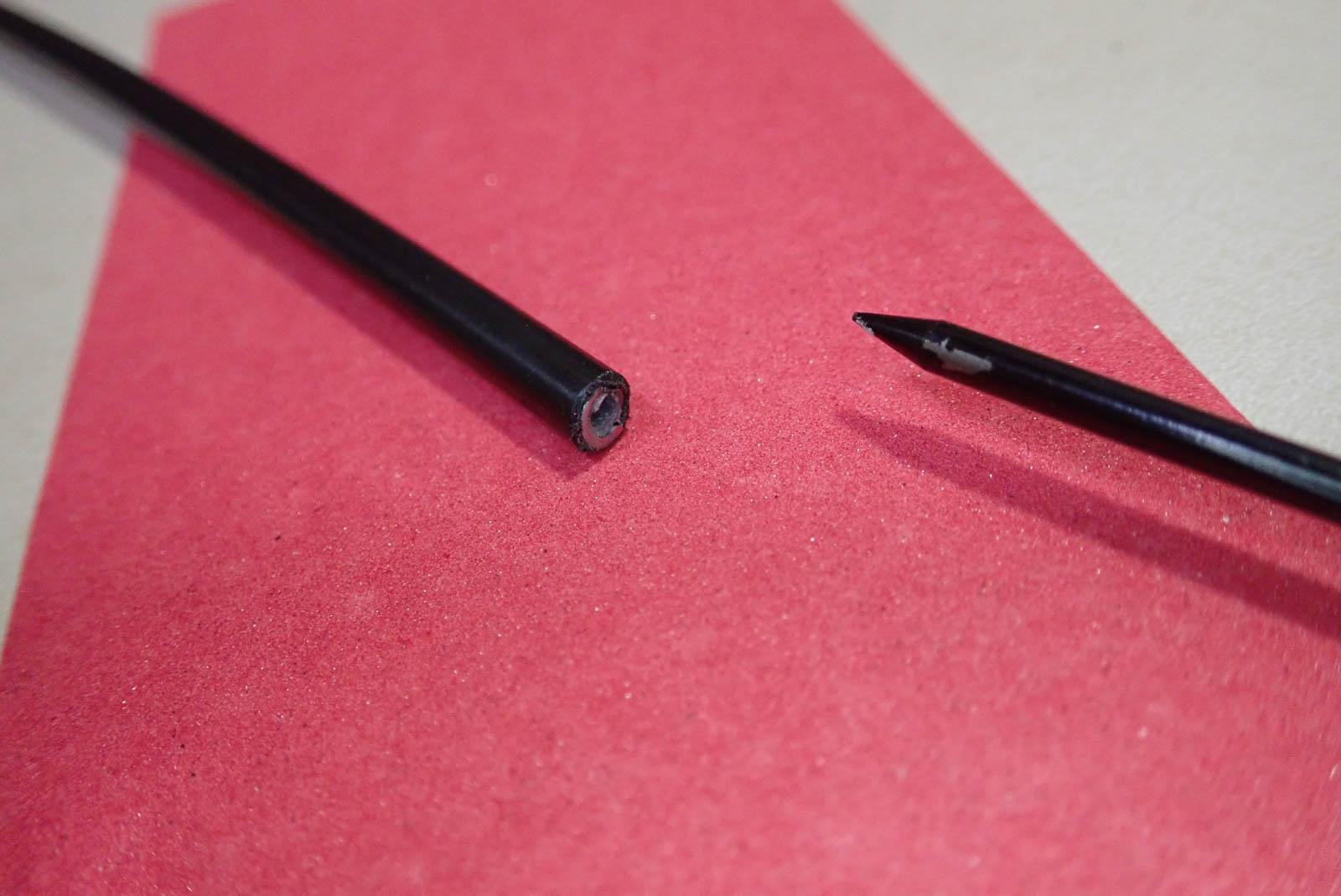

やすりやきりで、切り口と穴をきれいに。
f:id:SQB:20191124203451j:plain

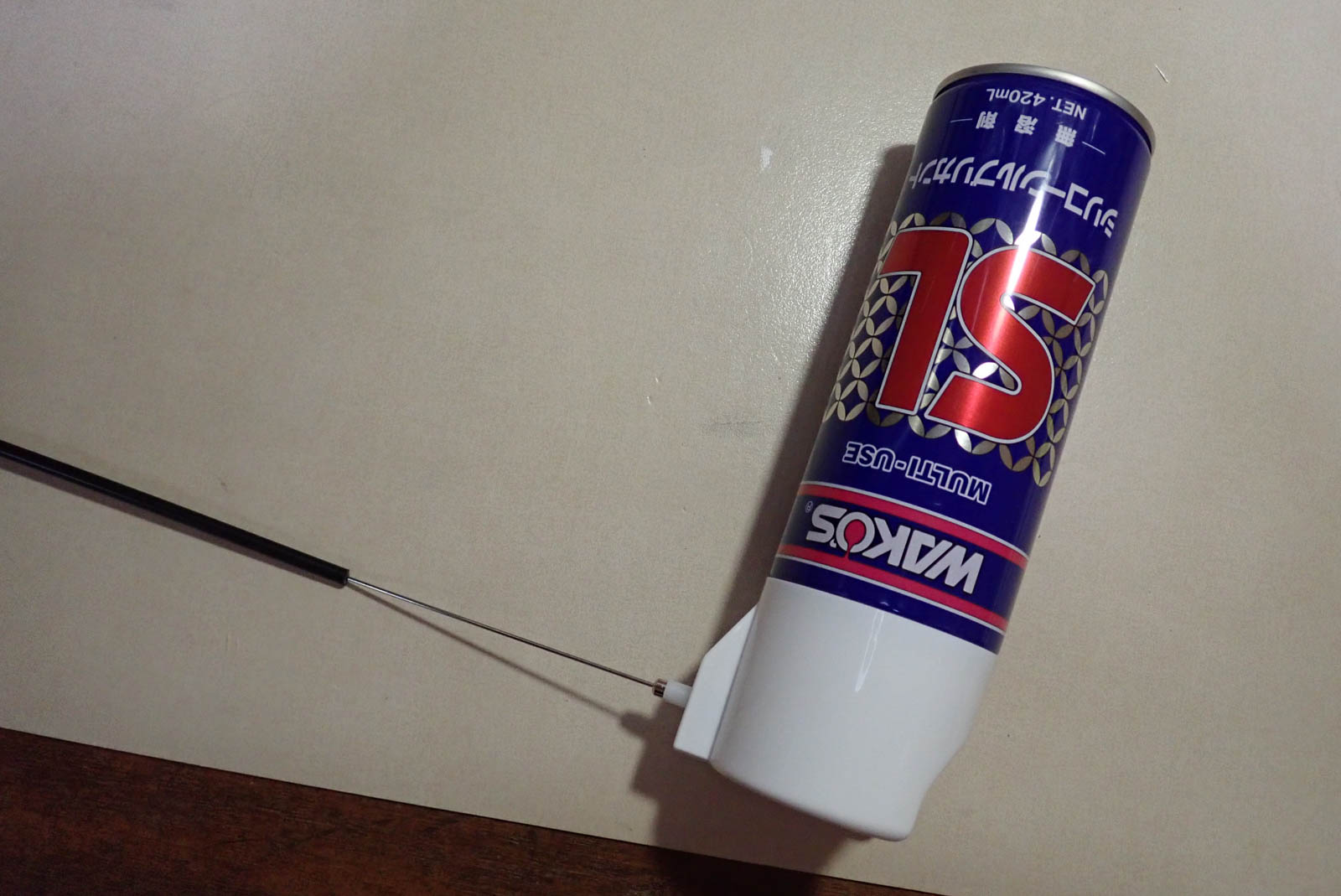

内側に潤滑剤をプシュッと。
f:id:SQB:20191124203455j:plain

新しいケーブルを取り付ける

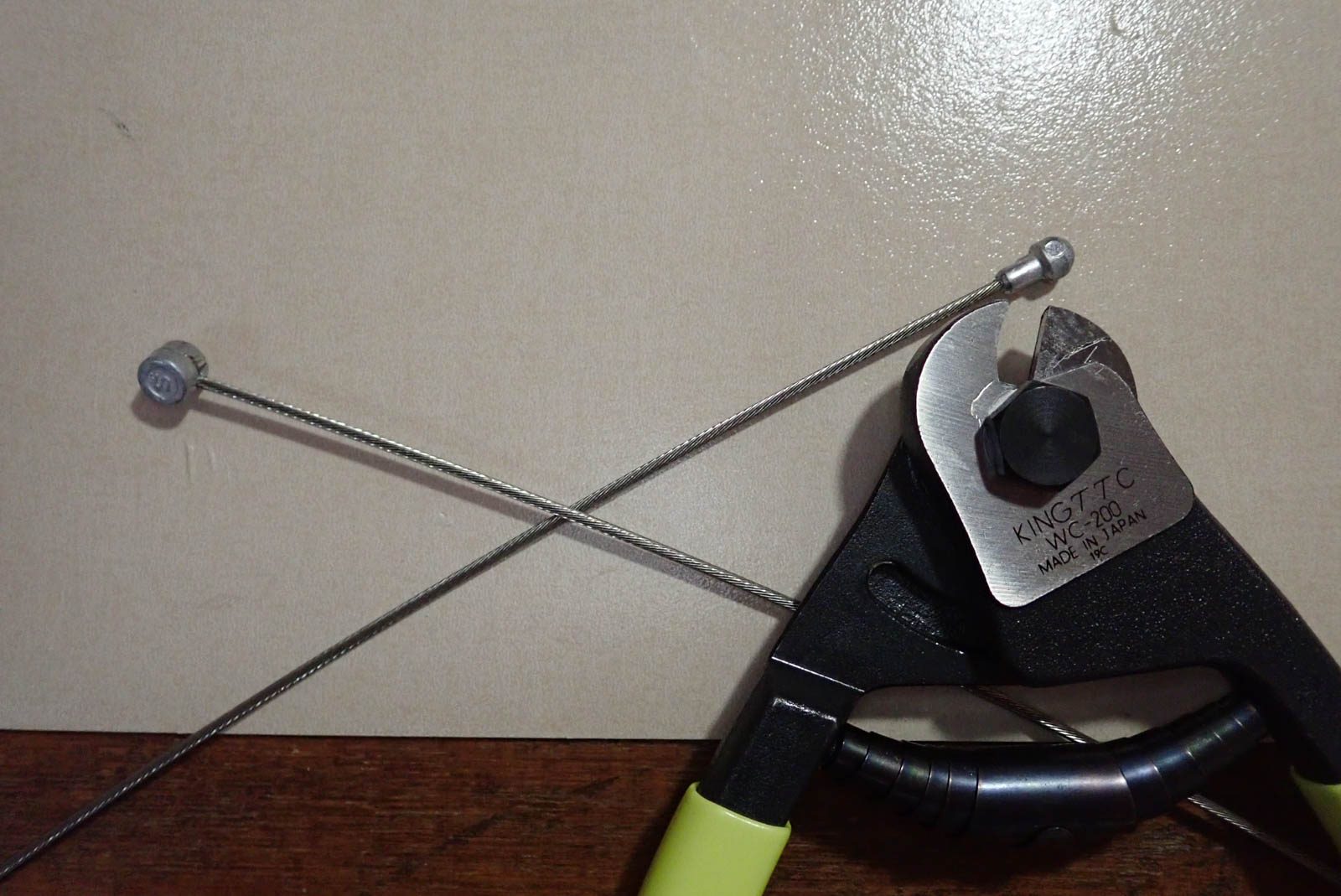

ワイヤーのいらない方の玉を切断。
f:id:SQB:20191124203953j:plain

レバー側

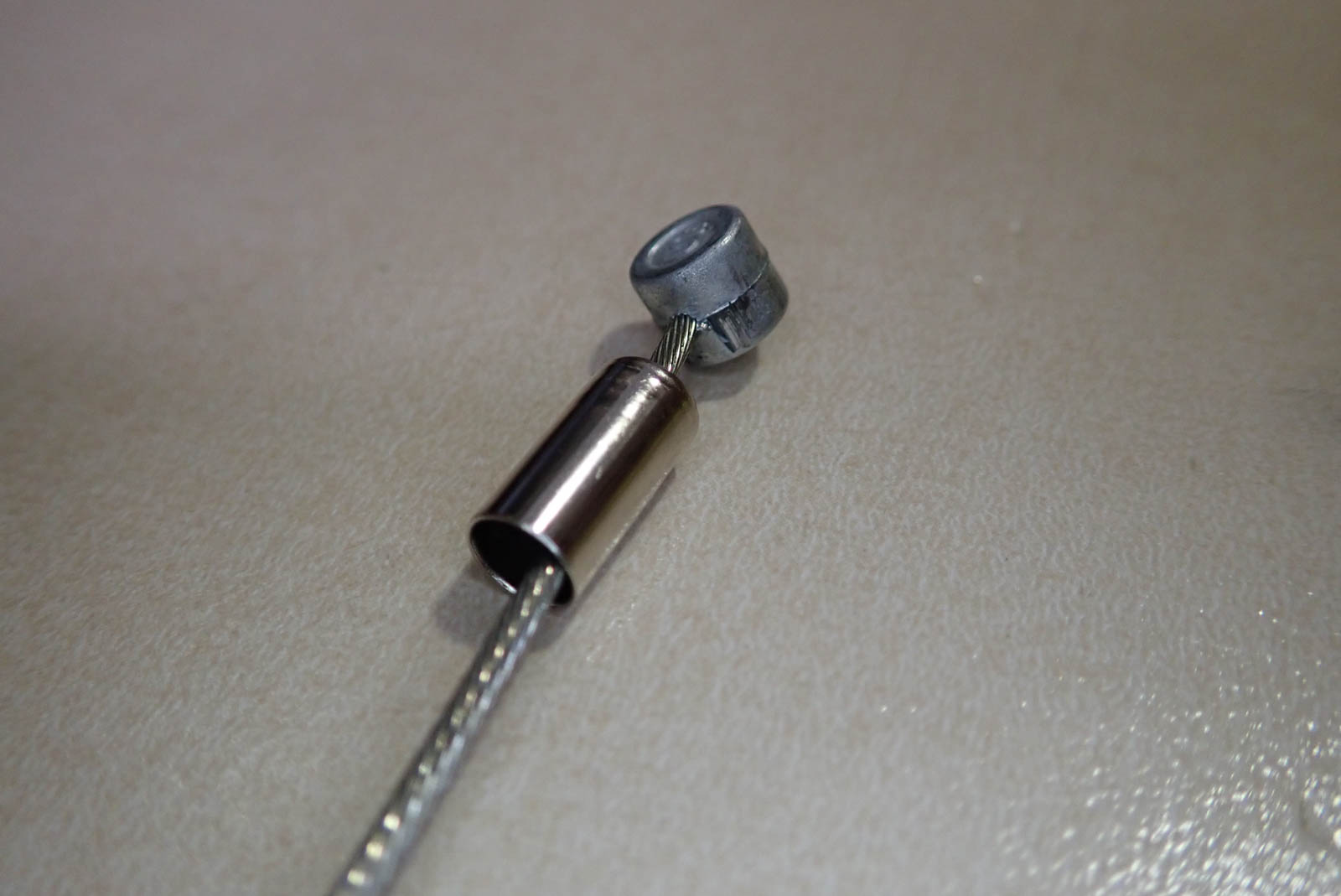

アウターのキャップを通す。
f:id:SQB:20191124203959j:plain
レバーに玉をはめる。
f:id:SQB:20191124204005j:plain

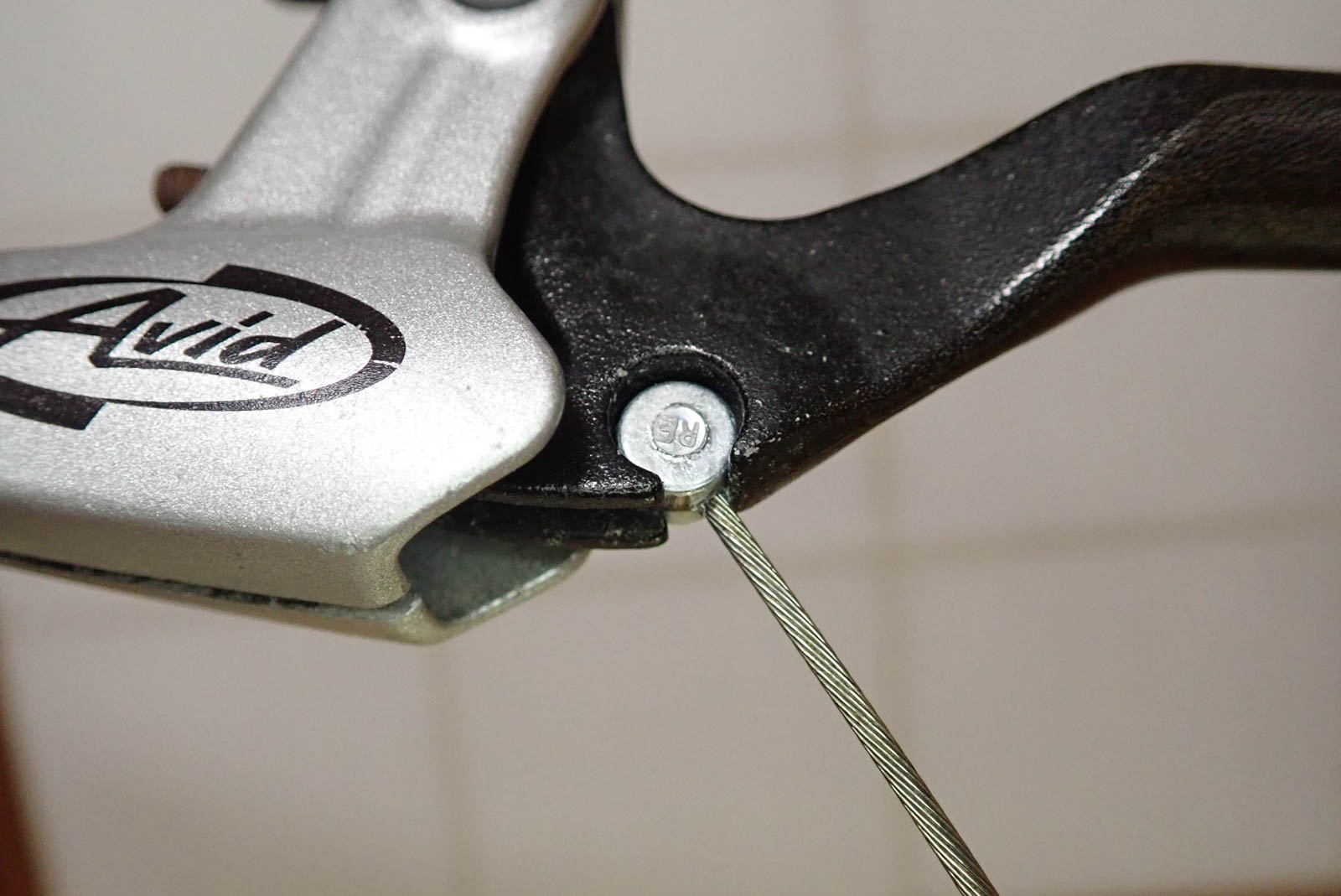

スリットにワイヤーを通す。
f:id:SQB:20191124204010j:plain
f:id:SQB:20191124204016j:plain
アウターを被せる。
f:id:SQB:20191124204023j:plain

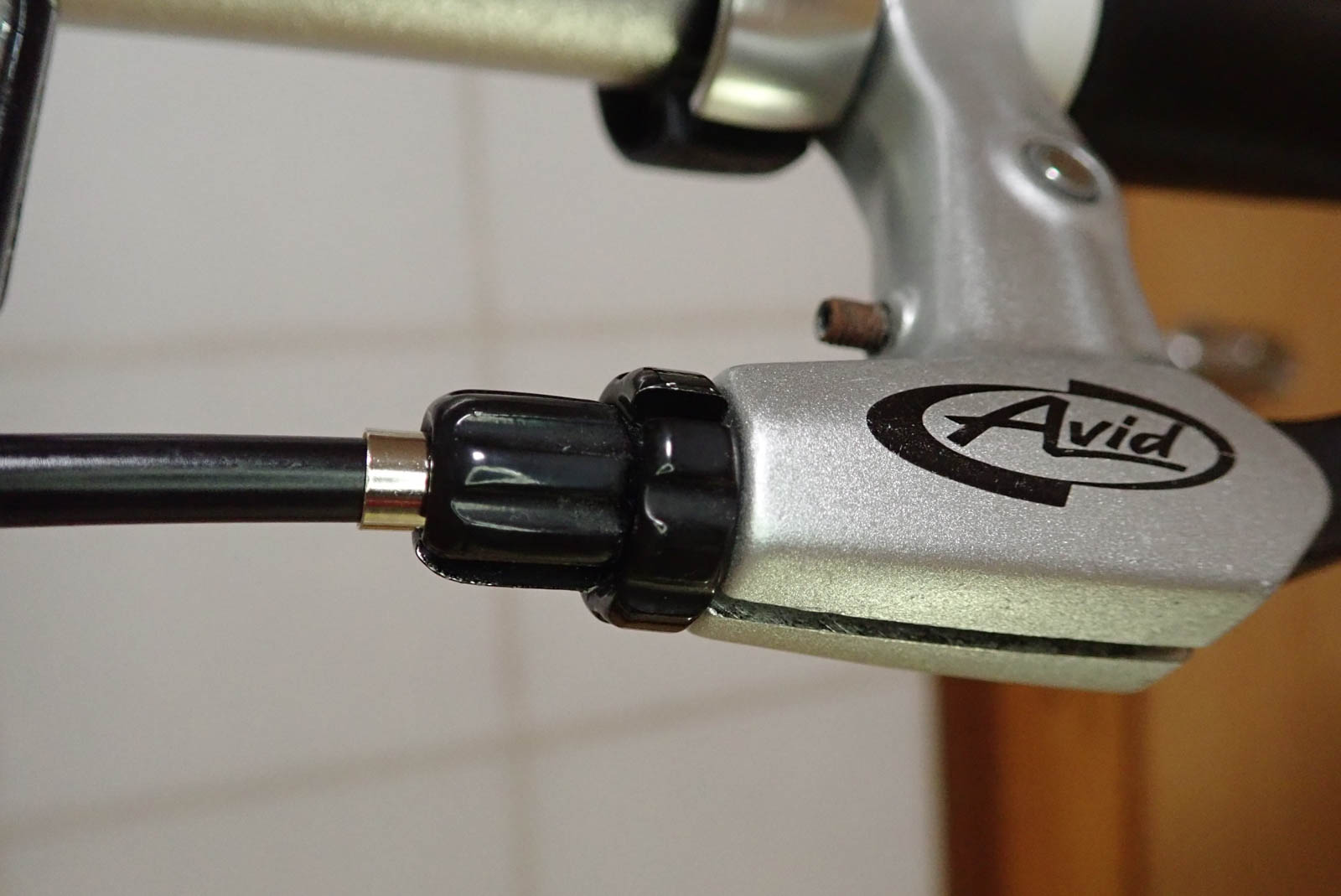

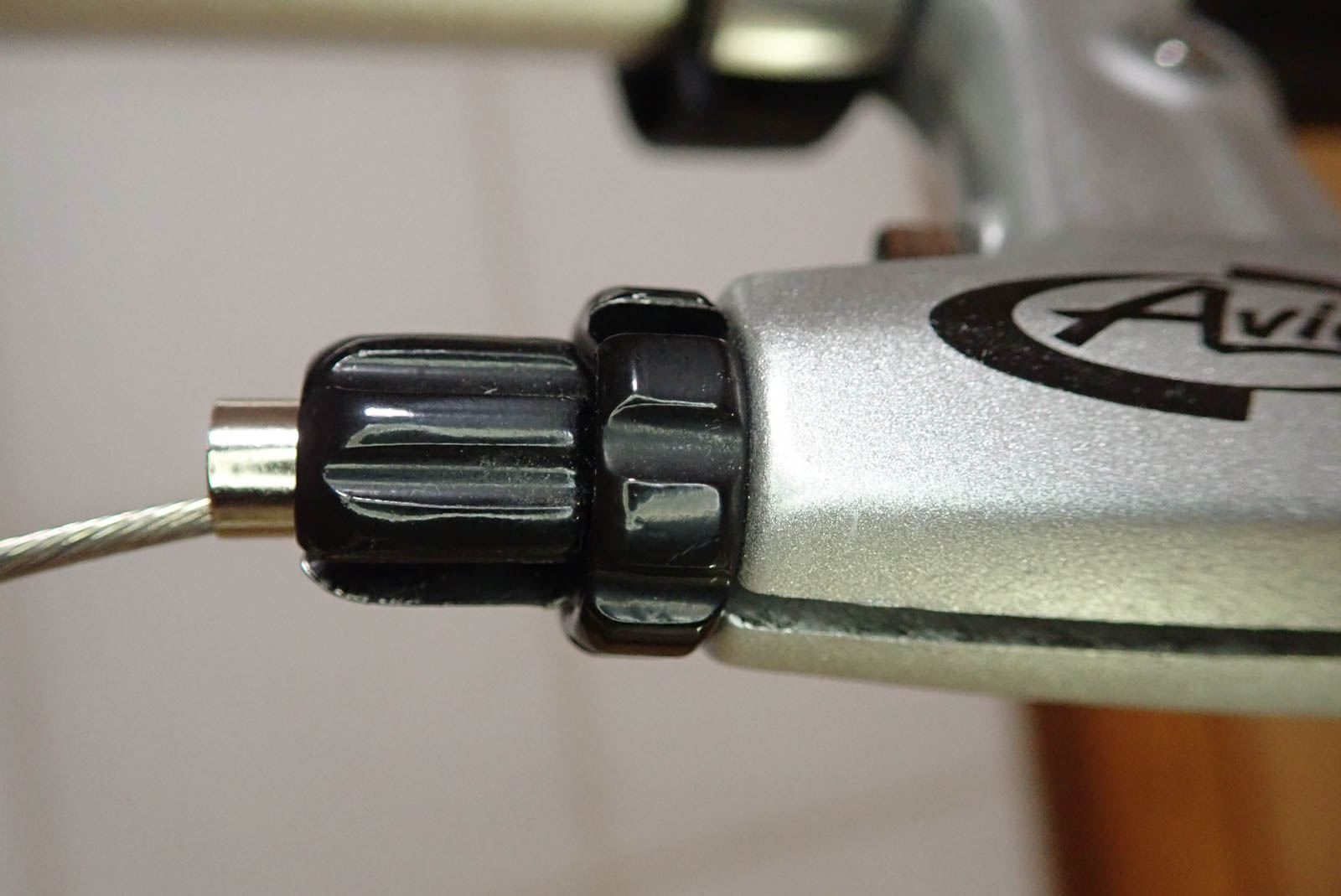

できあがり。アジャスター(黒いやつ)は締め切っておく。
f:id:SQB:20191124204028j:plain

配線

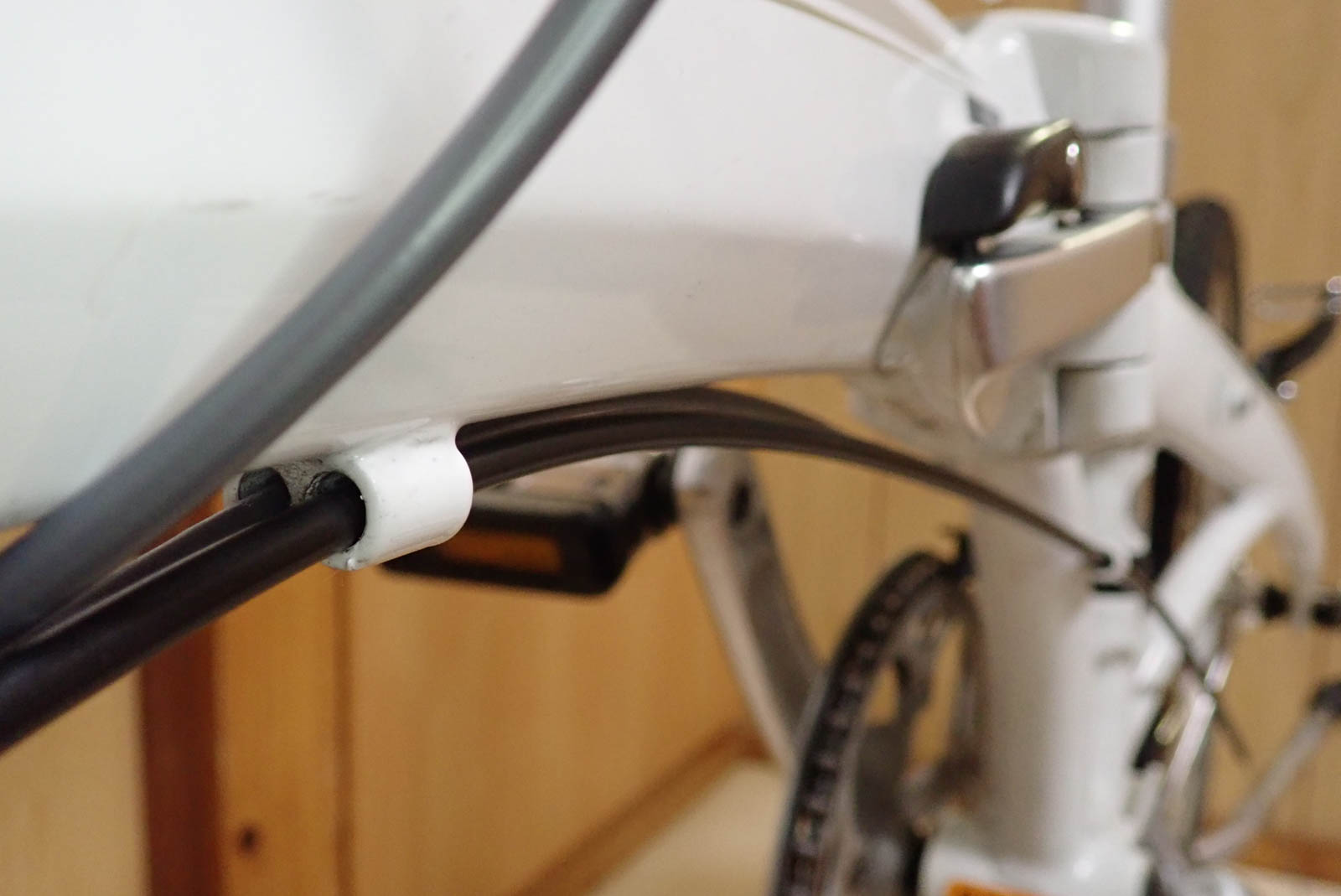

ケーブルガイドに通す。
f:id:SQB:20191124204640j:plain

Vブレーキ

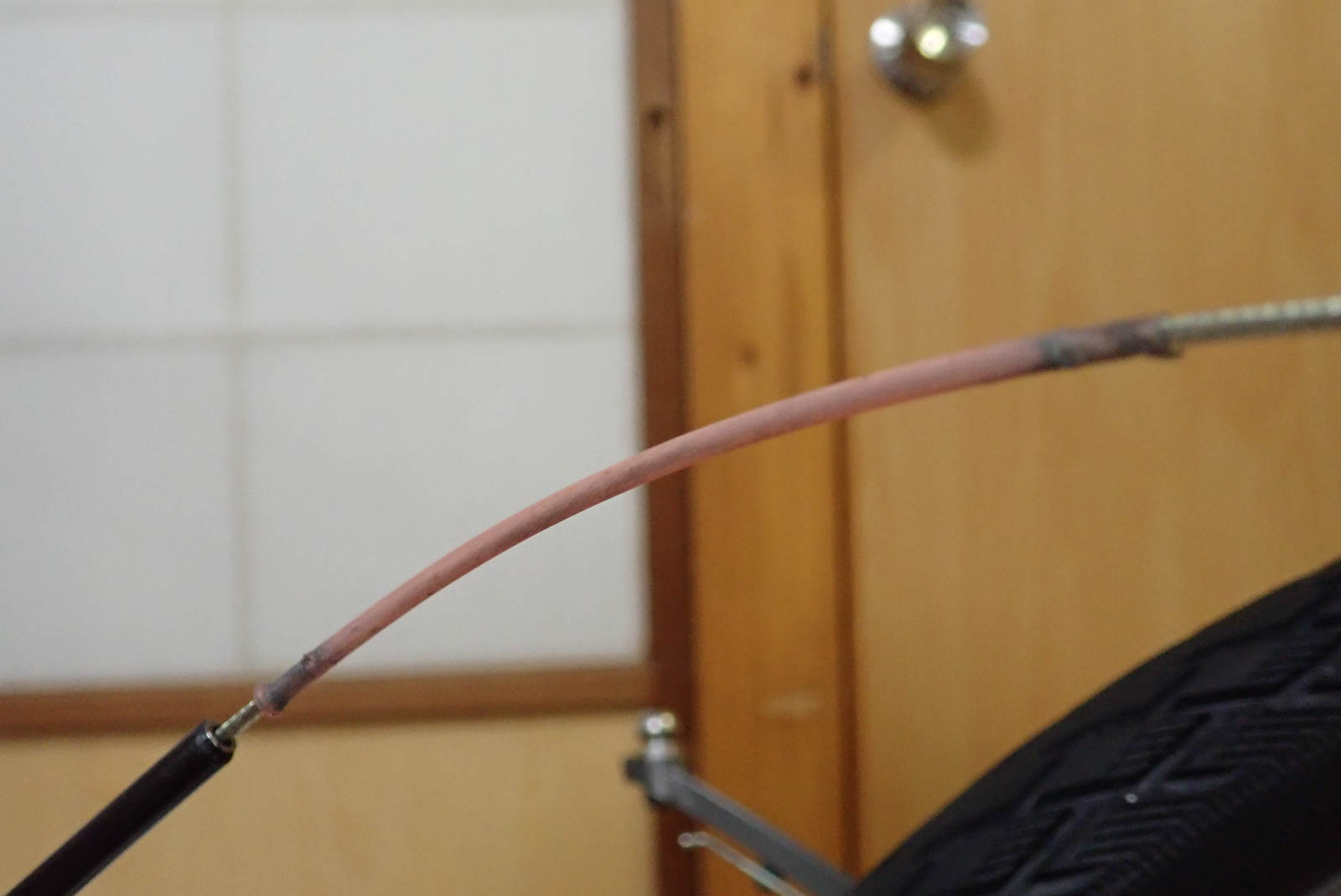

インナー・ワイヤーの末端についていたパーツを順序どおりに取り付ける。
f:id:SQB:20191124204643j:plain
f:id:SQB:20191124204651j:plain

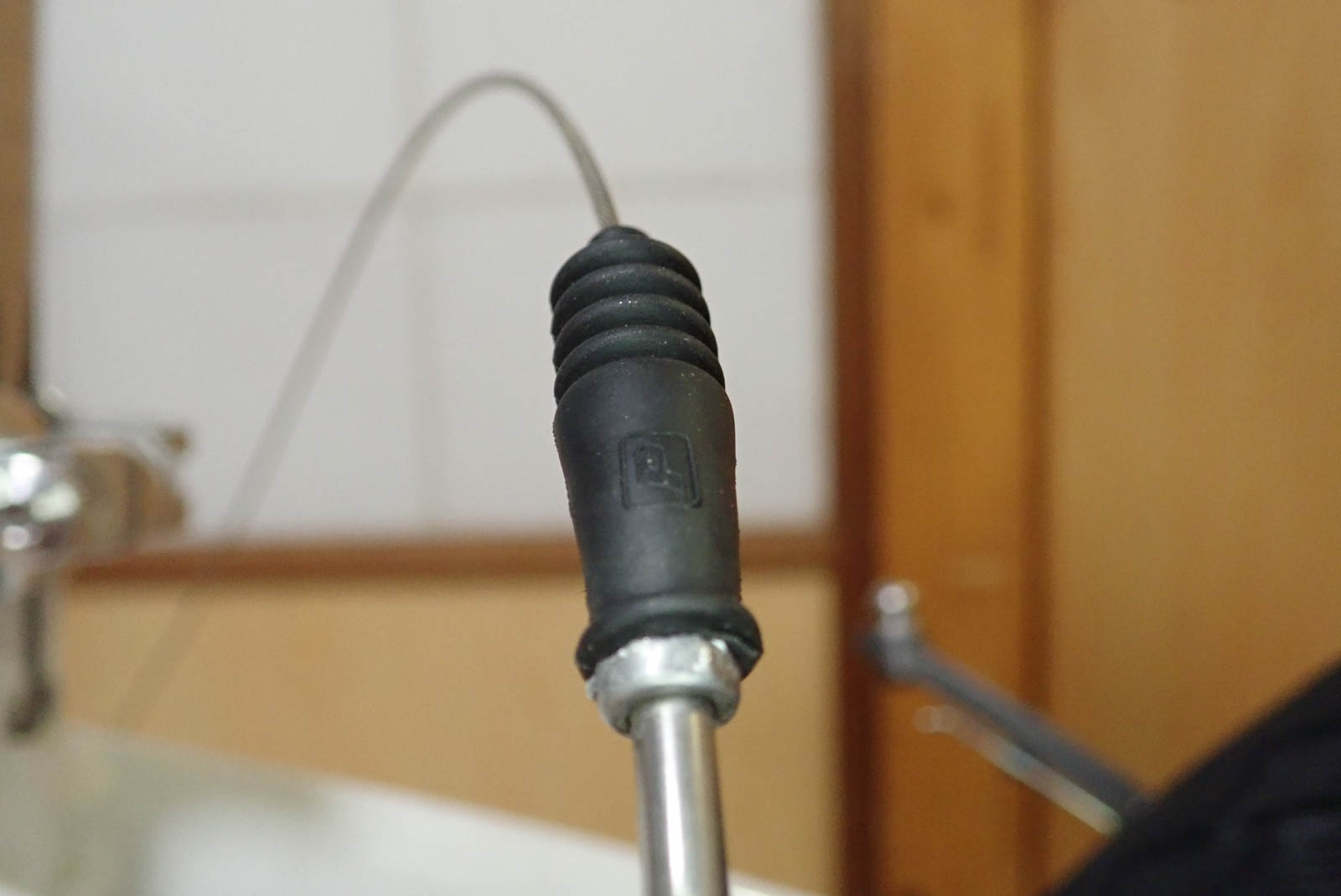

f:id:SQB:20191124204658j:plain
f:id:SQB:20191124204704j:plain

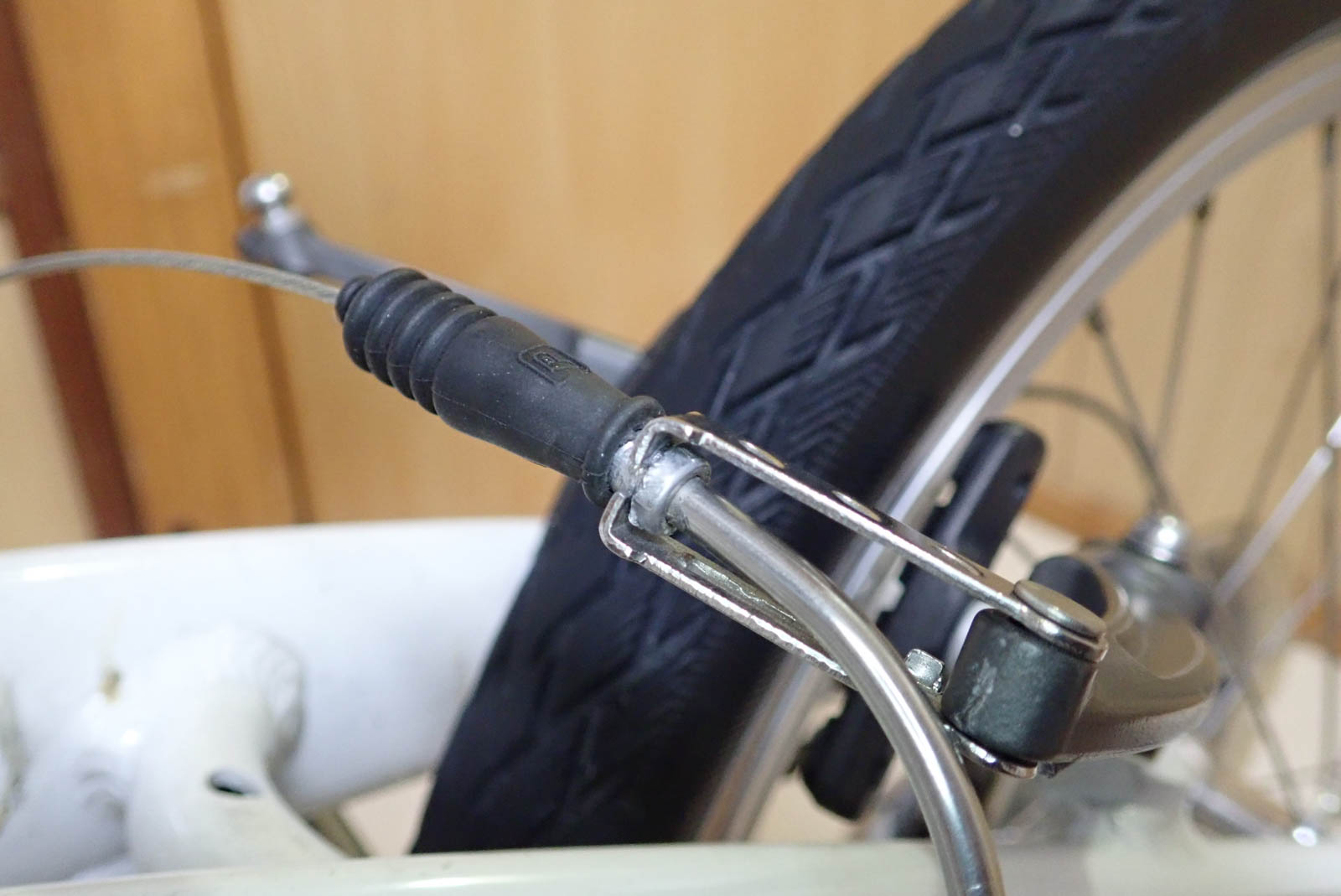

Vブレーキに取り付け。
f:id:SQB:20191124204709j:plain
f:id:SQB:20191124204715j:plain

調節

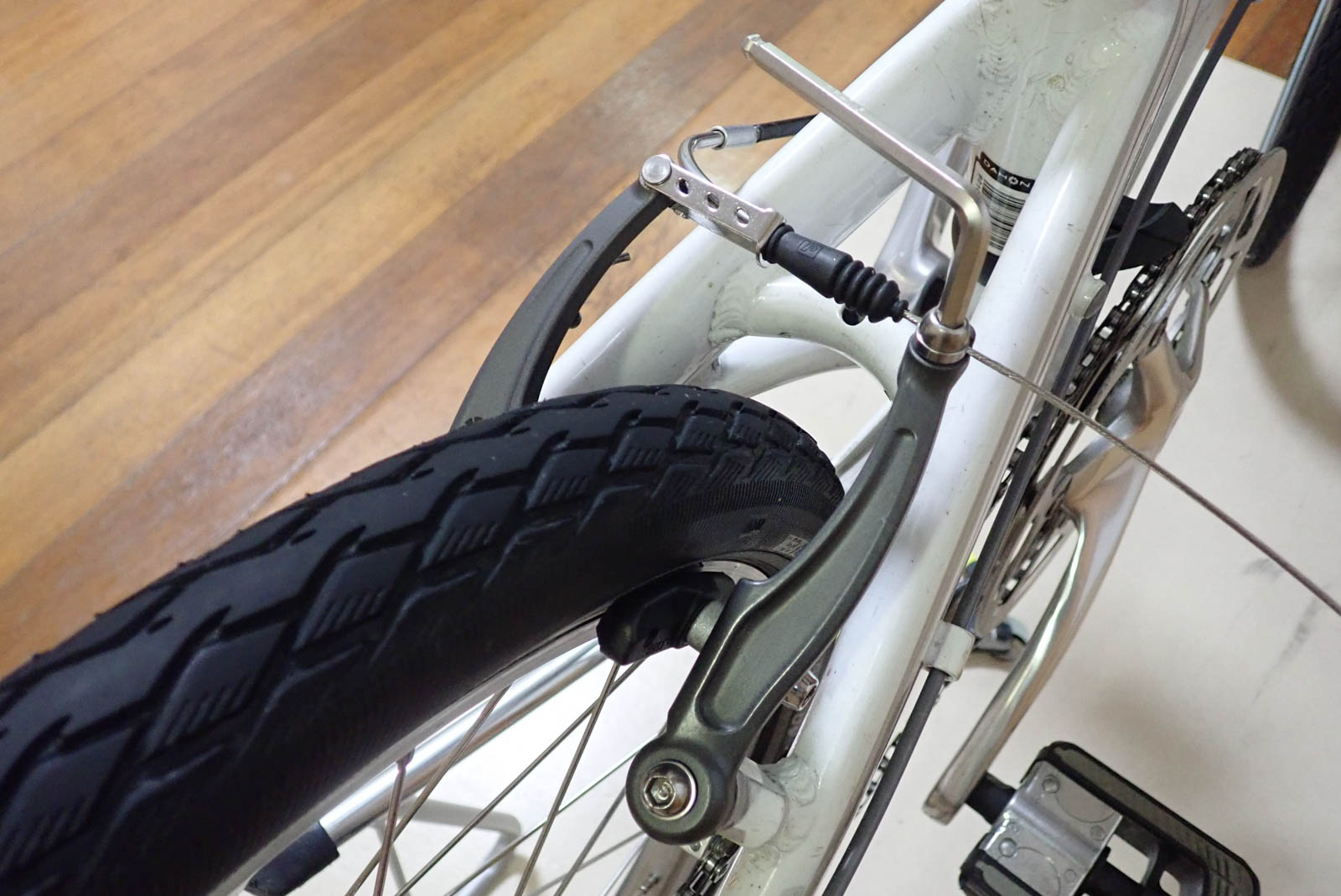

調節。詳細略。
f:id:SQB:20191124205652j:plain

末端の処理

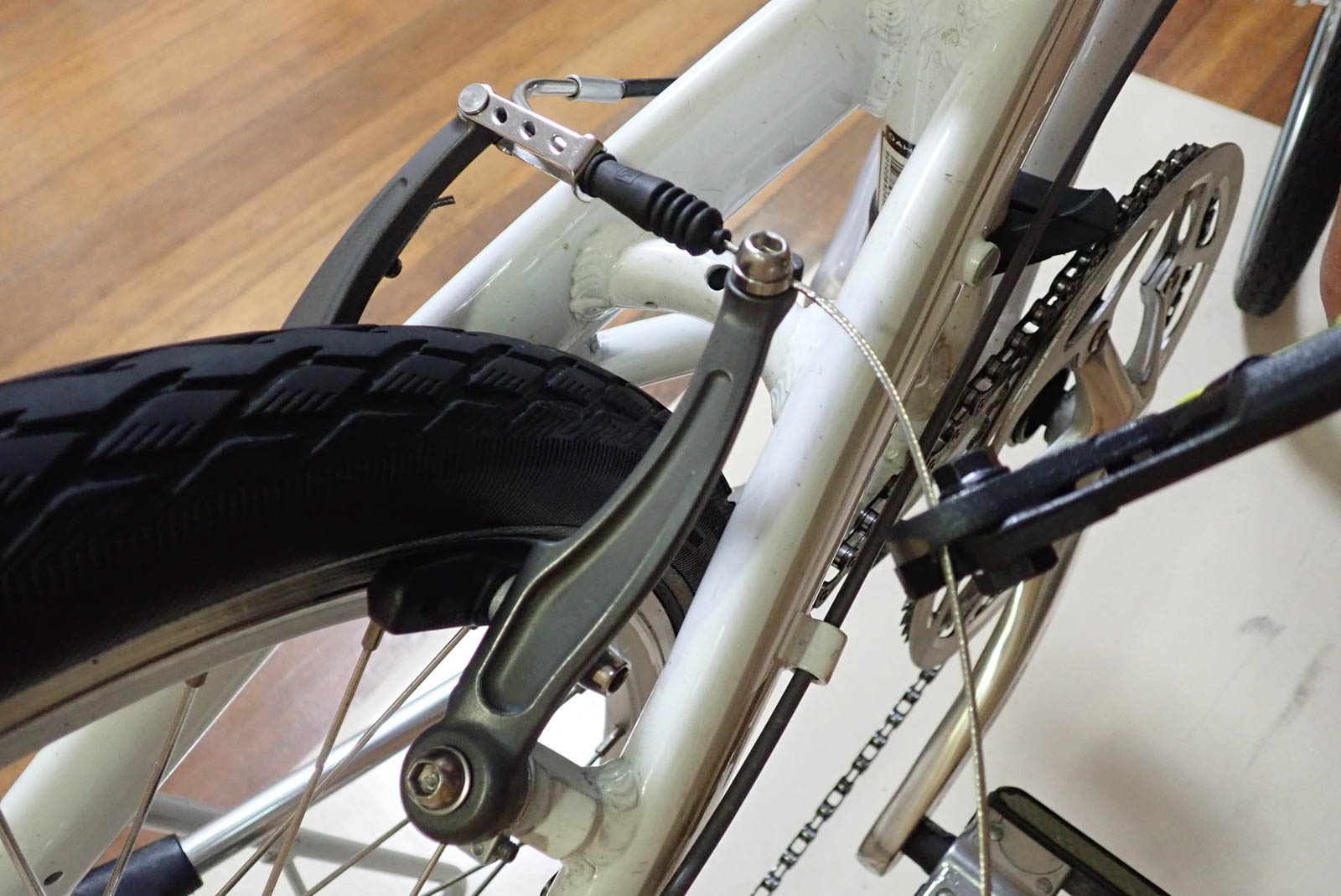

適当な長さでカット。
f:id:SQB:20191124205915j:plain

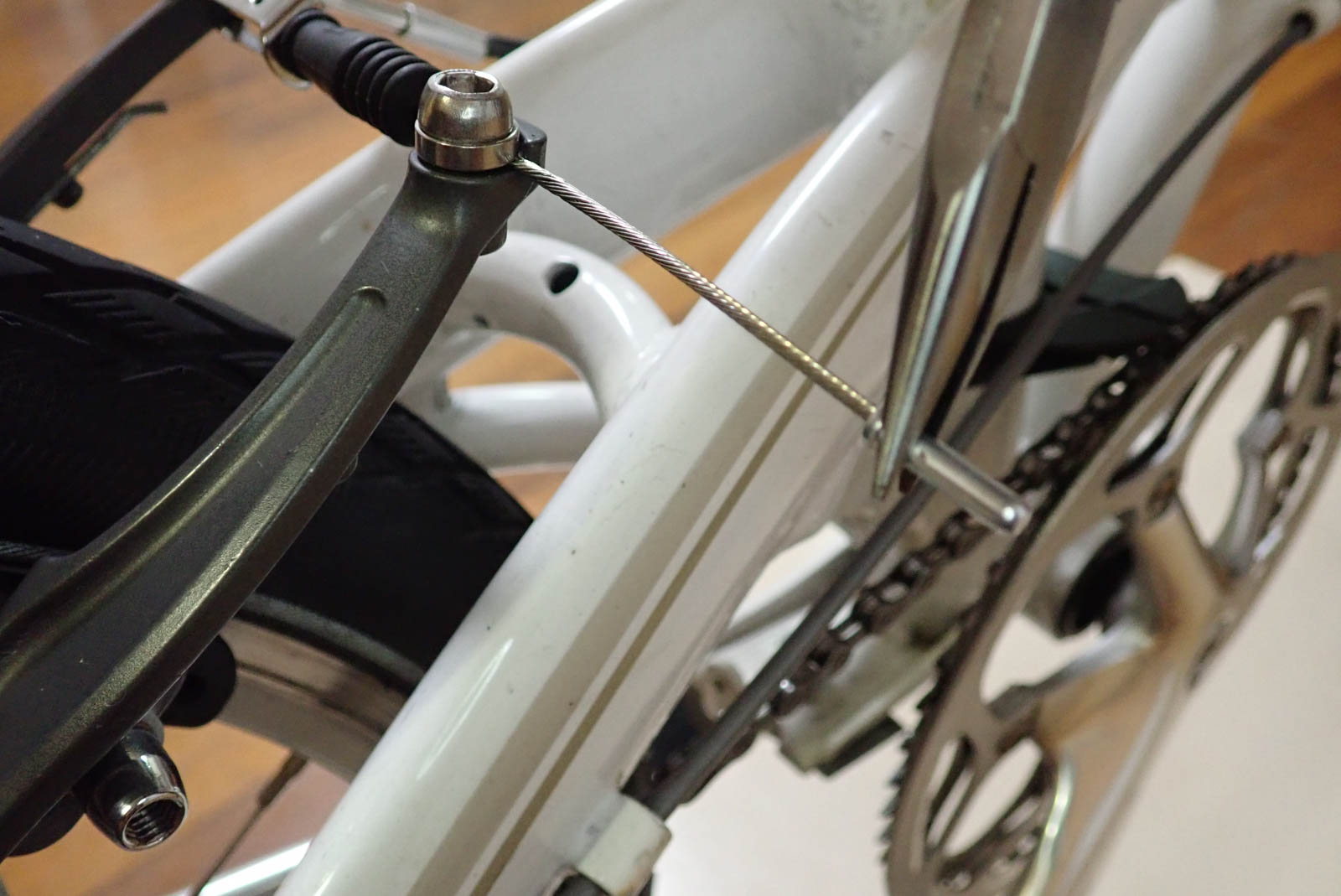

キャップをはめ、ペンチなどで少し潰し、抜けないようにする。
f:id:SQB:20191124205918j:plain

フロント・ブレーキ

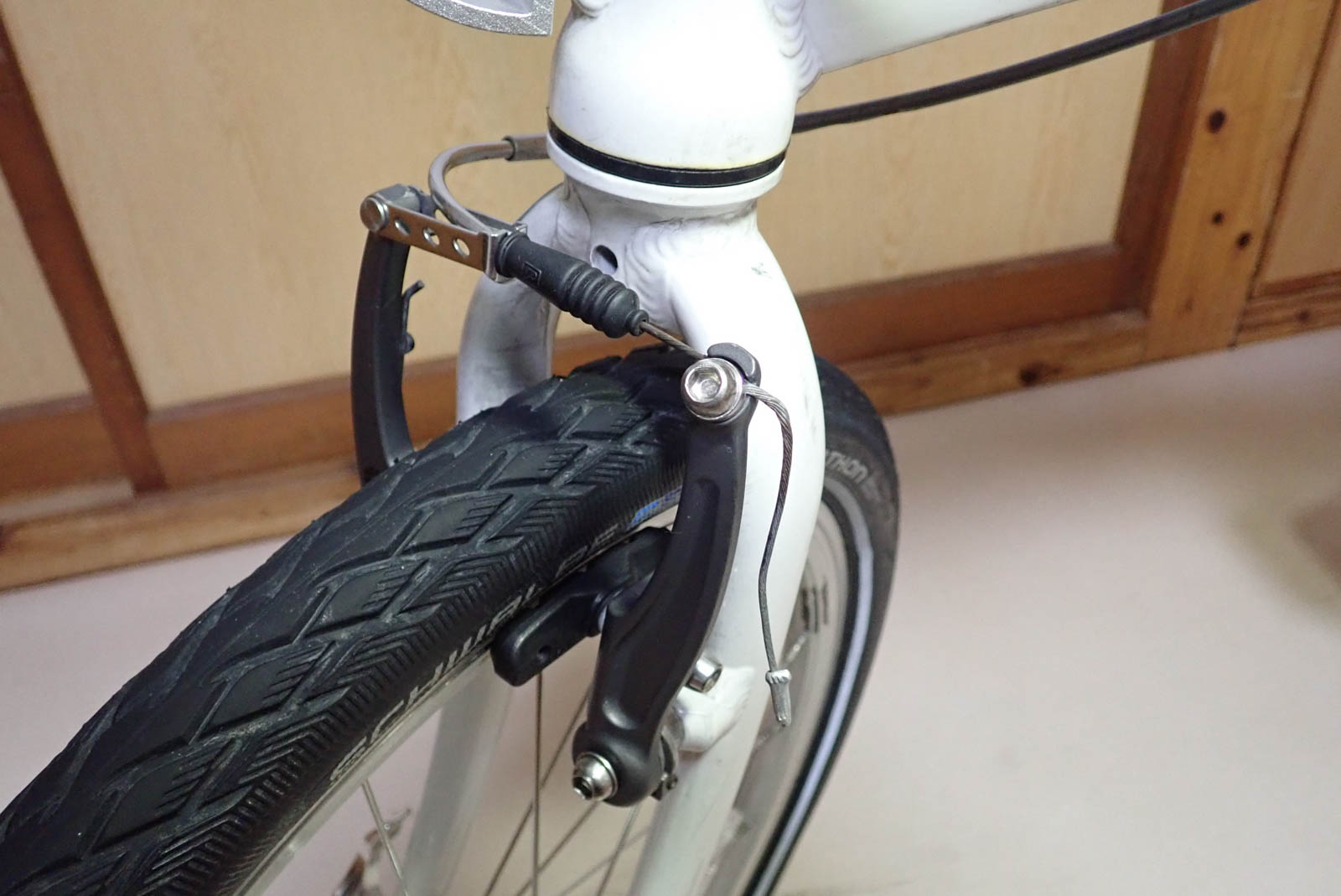

フロントも交換。手順はリアといっしょ。
f:id:SQB:20191124210251j:plain

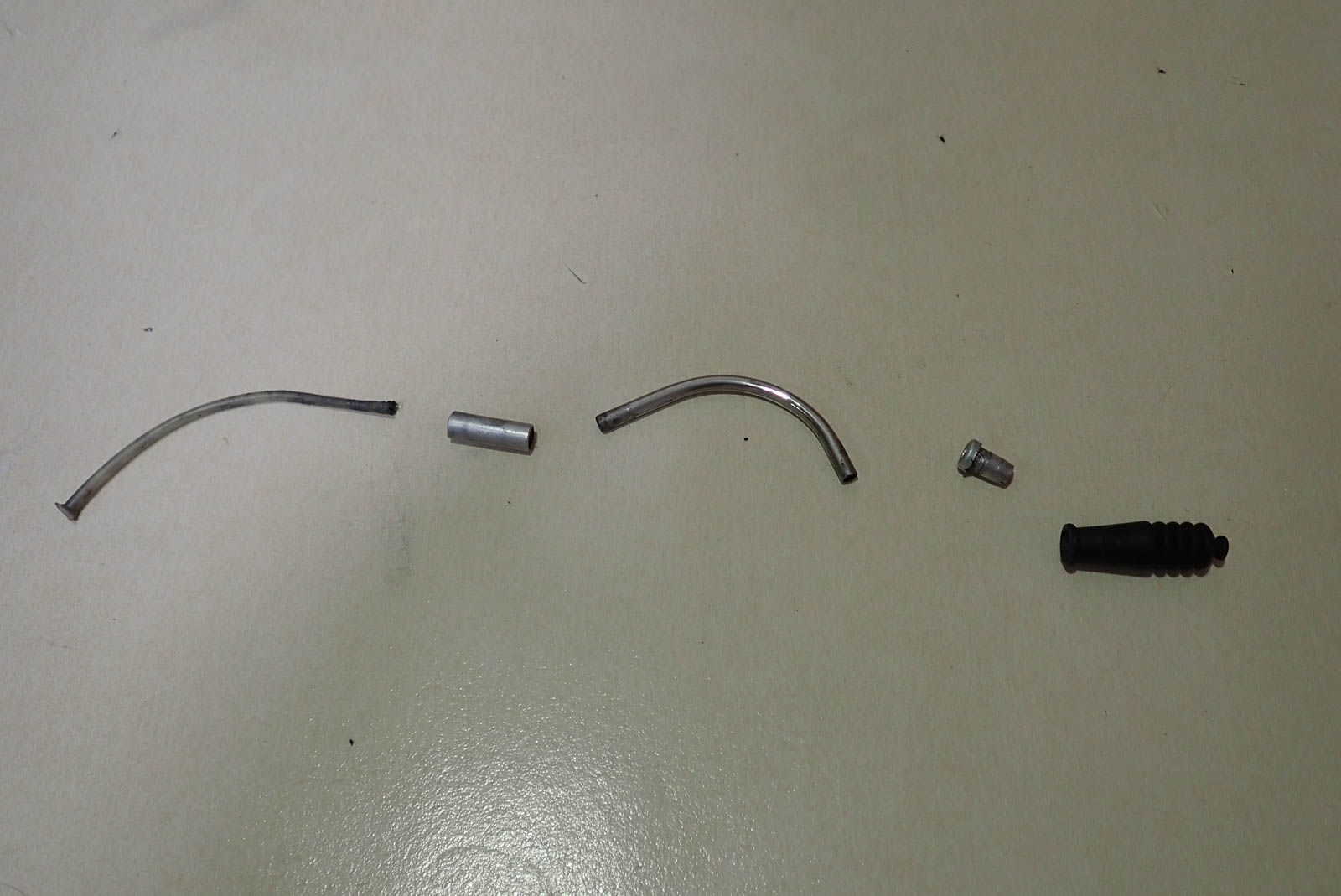

Vブレーキ側のワイヤーの末端にはこんな部品がついていた。
f:id:SQB:20191124210256j:plain

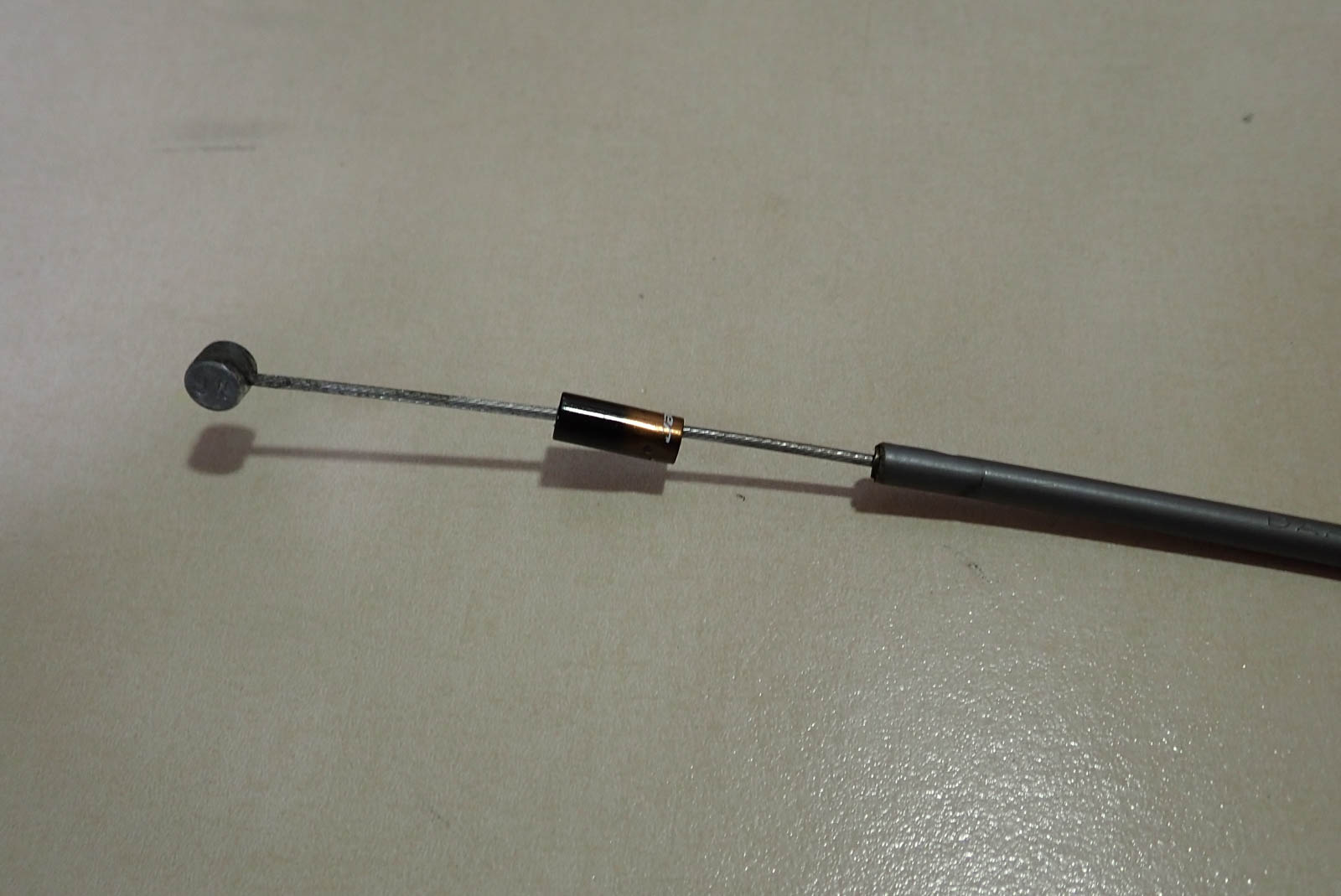

レバー側はこう。
f:id:SQB:20191124210301j:plain

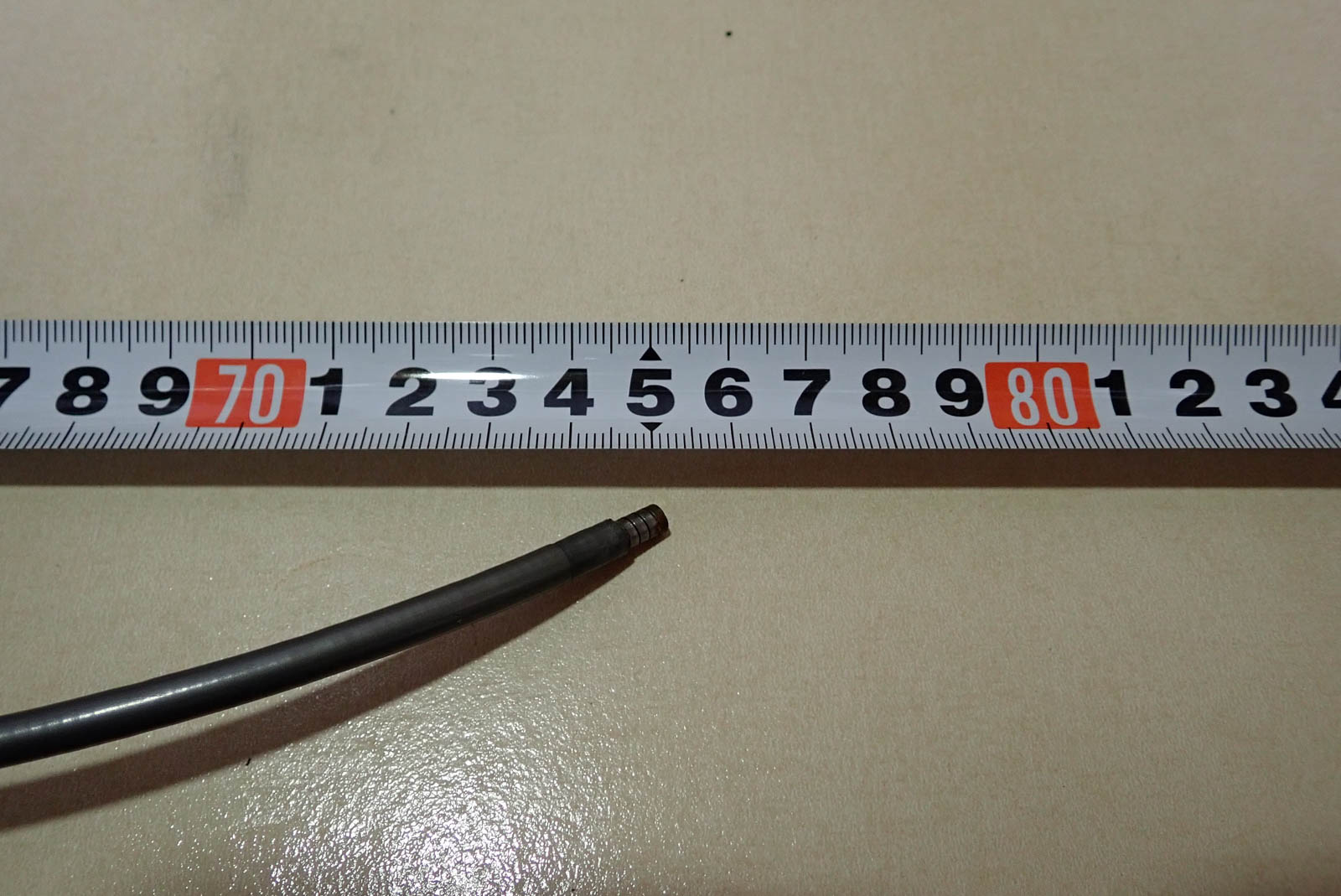

フロント側のアウターの長さは約75cm。
f:id:SQB:20191124210308j:plain

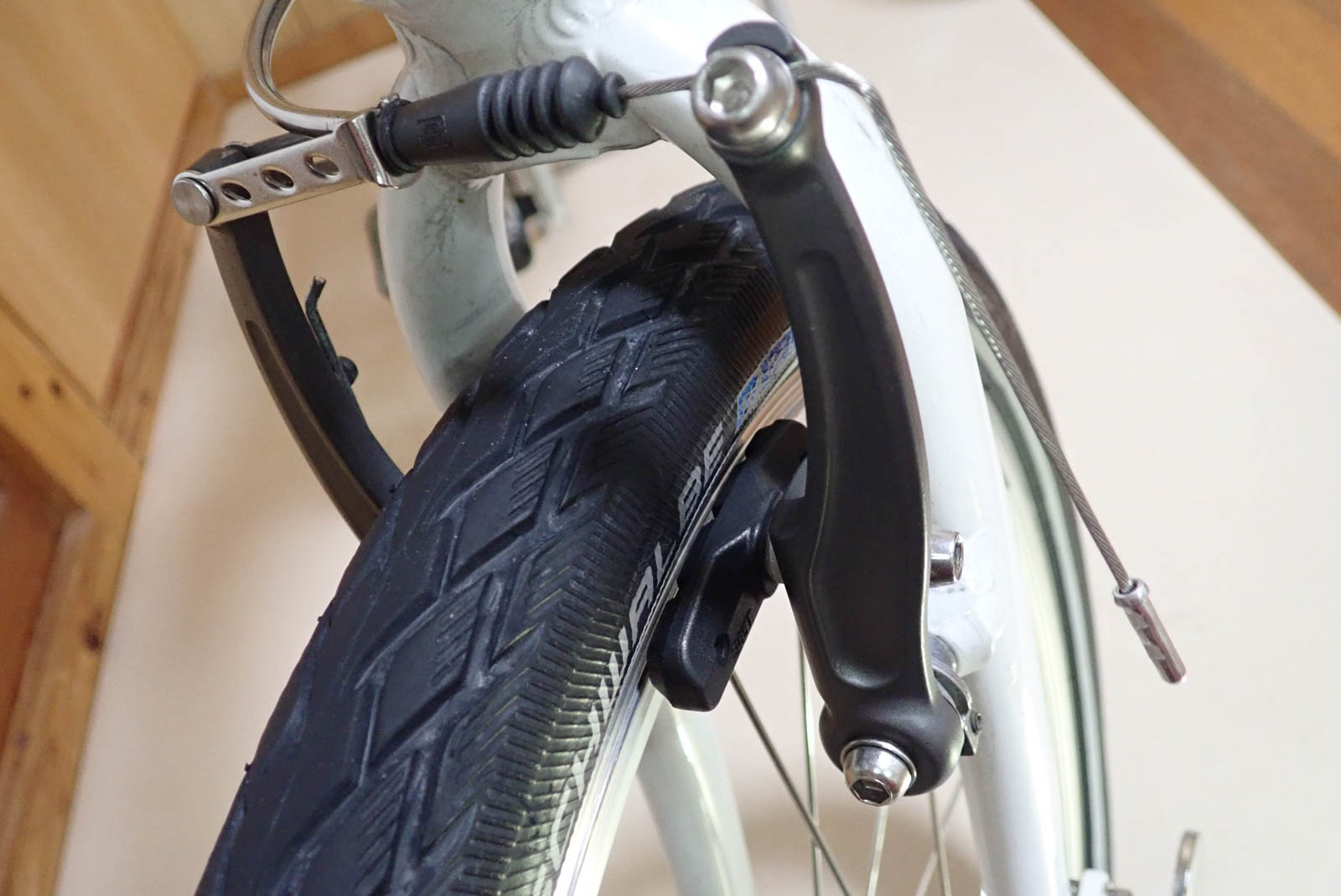

中略、完成。
f:id:SQB:20191124210313j:plain

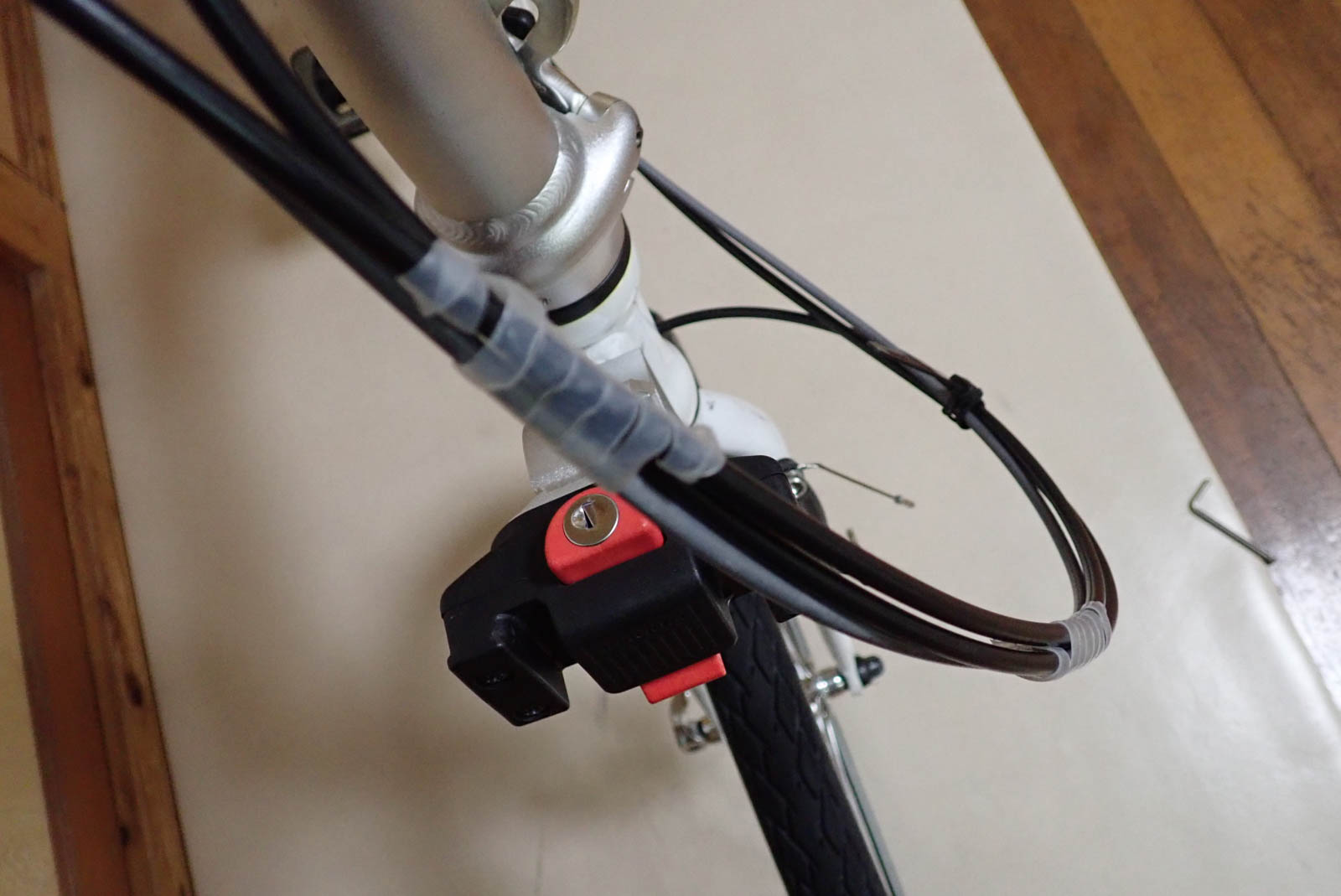

スパイラル・チューブでまとめて完了。
f:id:SQB:20191124210319j:plain

その他

使った部品、工具は以下の通り。

ブレーキケーブル:シマノ スタンダードブレーキケーブルセット。

  • アウター・ケーブル:2200mm、φ 5mm
  • インナー・ワイヤー:2050mm、φ 1.6mm
  • インナー・ワイヤー:1000mm、φ 1.6mm
  • アウター・ケーブル用キャップ x 4(2個余った)
  • インナー・ワイヤー用キャップ x 2

カッター:King TTC ワイヤーロープカッター WC-200

φ 5mm 用。
